Lehnertwand Vista DUO
Voller Einblick und hervorragende Schalldämmung? Sie sehen und hören richtig: Vista DUO ist unser Trennwandsystem mit doppelter Verglasung, ohne optisch störende Stützen und mit flächenbündigen Doppelglastüren. Die beste Wahl für ästhetisch sowie auch akustisch allerhöchste Ansprüche.

Räume mit einer neuen Leichtigkeit

Alles Schwere bleibt draußen. Verglasungen werden von filigranen Anschlussprofilen gehalten, die Glasflächen verbinden sich optisch nahtlos, Türen fügen sich flächenbündig ein. Verglasungen oder Vollwandelemente werden ohne störende Rahmenprofile direkt miteinander verbunden.

Tür zu - Ruhe kommt

Sowohl die Glaselemente als auch die Türen der Lehnertwand Vista DUO glänzen mit hervorragenden Schalldämmwerten. Ausgeführt als Glastrennwand oder Vollwand-Variante ist dieses System die unschlagbare Alternative zu herkömmlichen Trennwandsystemen in Ständerbauweise.

  • Konstruktion ständerlose Bauweise
  • Wandstärke 100 mm
  • Elemente Glas- & Vollwandelemente
  • Schalldämmwerte bis 50 dB Rw'P
  • Absturzsicherung nach DIN 18008-4 / TRAV
  • Türsysteme flächenbündig zur Wandoberfläche

Konstruktions­prinzip

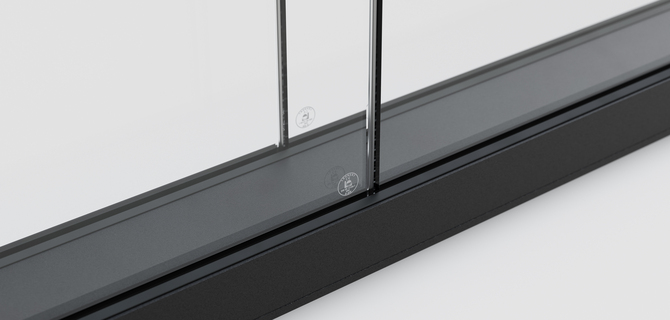

Versetzbares Trennwandsystem in Aluminiumbauweise als ständerlose, 2-schalige Konstruktion mit filigranen Boden- und Deckenprofilen, ohne Stützenprofile

Verglasung: 2-fach Verglasung 10-12 mm aus ESG- oder VSG-Sicherheitsglas

Vollwand: 2-schalige Vollwand aus CDF-Material mit Dekoroberfläche, 75mm Zwischenraum, Akustikfüllung aus Thermarock50

Wand­stärke

100 mm

Wand­höhe

Max. 3.200 mm Höhe

Wand­länge

Unbegrenzt

Glas­fläche

Max. 3 m2 Glasfläche ohne Glasstoß realisierbar

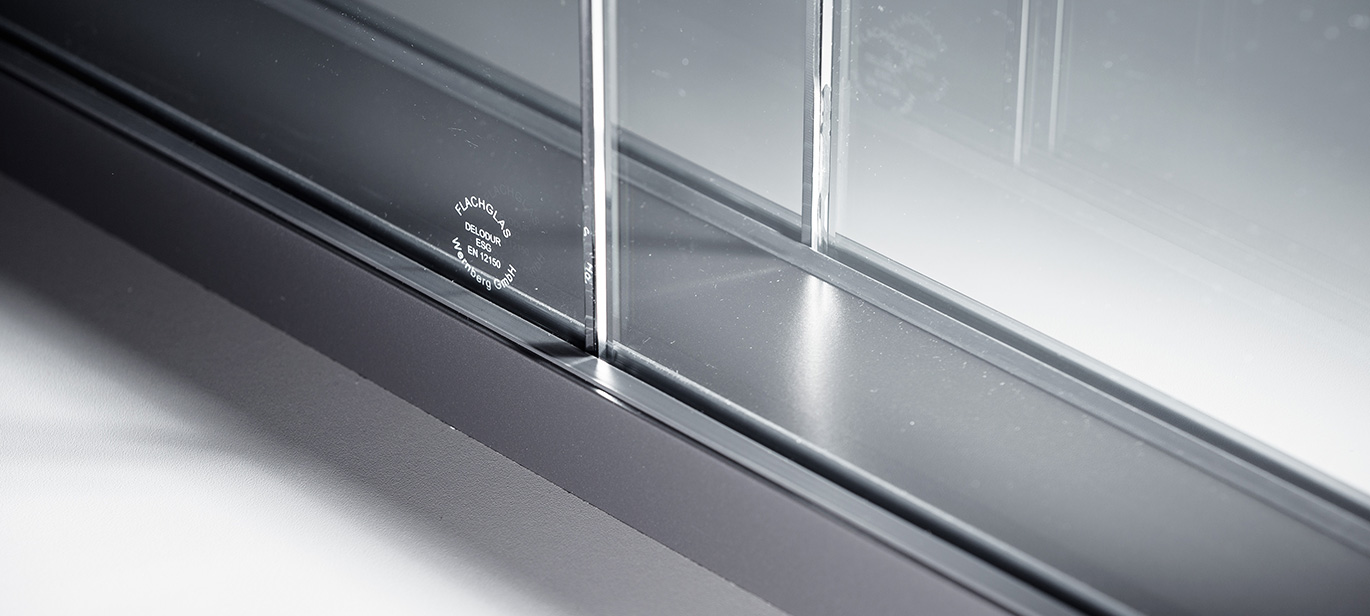

Ausführung Boden- Decken- Wandprofile

Anschlussprofile 1-teilig oder 2-teilig, Höhe einheitlich 45 mm

Glasstoß

Profillos stumpf gestoßen, Glasverbindung mit einer passivierten, zurückliegenden Reinacrylat-Trockendichtung, Fugenbreite 2 mm

Eck­ausbildung

Mit polierten, stumpf gestoßenen Glaskanten

Elektrifi­zierung

Einbau von Schaltern und Steckdosen in speziellem Aluminium-Türseitenteil, Breite 125 mm sowie in Vollwandelementen

Glasarten

Doppel­verglasung mit Kombinationen aus: 10 mm Einscheiben­sicherheitsglas (ESG)
10 mm Verbund­sicherheitsglas (VSG) mit und ohne Schallschutz­folie 12 mm Einscheiben­sicherheitsglas (ESG)
12 mm Verbund­sicherheitsglas (VSG) mit und ohne Schallschutz­folie


Varianten: satiniertes Glas, bedrucktes oder lackiertes Glas, Glas mit werksseitiger Folienbeklebung sowie schaltbares Glas

Jalousien

Einbau von elektrischen Horizontal­jalousien im Scheiben­zwischenraum in Glaswand und Vista DUO Tür möglich

Tür­zarge

Aluminiumzarge, Doppel- oder Einfachfalz
mit 3-dimensional verstellbarer Bandunter­konstruktion

Türblätter

Vista DUO Tür Stärke 100 mm mit Flush-Verglasung, rahmenlos aufgeklebtes Glas aus 6 und 8 mm ESG, optional mit integriertem Türschließer (ITS)
Vista DUO Tür Stärke 100 mm mit geschlossener Oberfläche, Uni- oder Holzdekor, optional mit integriertem Türschließer (ITS)
Rahmenloses Ganzglas­türblatt aus 8 oder 10 mm ESG oder 10 mm VSG aus ESG mit Schallschutzfolie
Aluminium-Rohrrahmen­türblatt Stärke 40 mm mit diversen Verglasungsarten
Holztürblatt 40 mm mit Melaminharzbeschichtung, Uni- oder Holzdekor
Schiebetür Ganzglas aus ESG10 mm mit Laufschiene vor Deckenprofil befestigt mit Einzugs- und Enddämpfung
Alle handelsüblichen Tür- und Stoßgriffe einsetzbar

Schall­dämmung

Verglasungen: Prüfwert
10mm ESG/12mm VSG-SI Rw'P = 47 dB
12mm VSG-Si /12mm VSG-SI Rw'P = 50 dB
Vollwände:
10,4 mm CDF /10,4 mm CDF Rw'P = 48 dB
Türen:
Vista DUO Glastür Rw'P = 45 dB
Vista DUO Volltür Rw'P = 42 dB
Aluminium-Rohrrahmen­tür Rw'P bis 38 dB
Ganzglastür Rw'P bis 33 dB

Ober­flächen/Farben

Tür­zargen, Boden-, Decken- und Wandanschlussprofile aus strang­gepressten Aluminiumprofilen
Standardoberflächen:
RAL9016 Verkehrsweiß Feinstruktur (FS)
Lehnertsilber (ähnlich RAL9006) Weißaluminium Feinstruktur (FS)
RAL7016 Anthrazitgrau Feinstruktur (FS)
Eloxiert E6/EV1


Vollwände und geschlossene Türen in Melaminharz- oder HPL-Dekor nach Farbkarte
Passfelder lackiert nach RAL

Lehnertwand_Vista DUO
VD.01 Bodenanschluss
VD.02 Deckenanschluss
VD.03.1 Wandanschluss geteilt
VD.03.2 Wandanschluss geschlossen
VD.04 Glasscheiben Stoß
VD.05.1 T-Stoß Vista DUO-Vista DUO
VD.05.2 T-Stoß Vista DUO-Vista
VD.06 90° Ecke
VD.07.1 Horizontalschnitt Verglasung-Ganzglastür
VD.07.2 Horizontalschnitt Verglasung-Alurahmentür
VD.07.3 Horizontalschnitt Verglasung-Vista DUO Tür
VD.07.4 Horizontalschnitt Verglasung-Türseitenteil-Vista DUO Tür
VD.08 Horizontalschnitt Wandanschluss Zarge
VD.09 Vertikalschnitt Vista DUO Tür-Verglasung
VD.10 Vertikalschnitt Vista DUO Tür-Deckenanschluss
